進口T型過濾器
閥門型號：
功能：進口T型過濾器外形上像字母"T"型，所以我們叫做T型過濾器。
閥體材質：不銹鋼
產品特點：進口過濾器是使用水力控制閥及精密的易堵塞的機械產品所必須具備的過濾設備。
客戶詢價單直接撥打021-8037 0923 至營銷部，或者發送至企業郵箱，也可通過右側QQ咨詢。
具體商定：交貨期、是否含稅、保質期、付款方式及特殊要求等事宜。
客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等細節參數。
其他特殊要求須在詢價單中說明。另公司可根據客戶特殊要求配置各類驅動裝置。
進口T型過濾器產品概述
德國COLAVAL閥門辦事處提供【T型管道過濾器】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。| 進口T型過濾器概述： |
進口T型過濾器外形上像字母"T"型，所以我們叫做T型過濾器。T型過濾器是除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。
過濾器過濾精度可由濾網的大小來控制，過濾面積可定做。Y型過濾器一般通水網為18-30目/cm2，通氣網為40-100目/cm2,通油網為100-300目/cm2。過濾器會產生阻力損失，水用過濾器在一般計算額定流速下，壓力損失為0.52-1.2kpa。
篩網目數與粒徑(μm)對照表
| 目數 | 微米 | 目數 | 微米 | 目數 | 微米 | 目數 | 微米 |
| 2.5 | 7925 | 12 | 1397 | 60 | 245 | 325 | 47 |
| 3 | 5880 | 14 | 1165 | 65 | 220 | 425 | 33 |
| 4 | 4599 | 16 | 991 | 80 | 198 | 500 | 25 |
| 5 | 3962 | 20 | 833 | 100 | 165 | 625 | 20 |
| 6 | 3327 | 24 | 701 | 110 | 150 | 800 | 15 |
| 7 | 2794 | 27 | 589 | 180 | 83 | 1250 | 10 |
| 8 | 2362 | 32 | 495 | 200 | 74 | 2500 | 5 |
| 9 | 1981 | 35 | 417 | 250 | 61 | 3250 | 2 |
| 10 | 1651 | 40 | 350 | 270 | 53 | 12500 | 1 |
| 進口T型過濾器參數： |
公稱壓力：1.0Mpa-6.4Mpa
適用溫度：-20℃≤T≤425℃
適用介質：水、油、氣、蒸汽
閥體材質：鑄鋼、碳鋼、不銹鋼
連接方式：法蘭連接
不銹鋼絲網的技術特性
| 孔目數目(英寸) | 10 | 12 | 14 | 16 | 18 | 20 | 22 |
| 絲徑 | 0.508 | 0.457 | 0.376 | 0.315 | 0.315 | 0.315 | 0.273 |
| 可攔截粒徑(μm) | 2032 | 1660 | 1438 | 1279 | 1096 | 955 | 882 |
| 有效面積(%) | 64 | 61 | 63 | 65 | 61 | 57 | 59 |
| 孔目數目(英寸) | 24 | 26 | 28 | 30 | 32 | 36 | 38 |
| 絲徑 | 0.273 | 0.234 | 0.234 | 0.234 | 0.234 | 0.234 | 0.213 |
| 可攔截粒徑(μm) | 785 | 743 | 673 | 614 | 560 | 472 | 455 |
| 有效面積(%) | 59 | 59 | 56 | 53 | 50 | 46 | 46 |
| 孔目數目(英寸) | 40 | 50 | 60 | 80 | 100 | 120 | |
| 絲徑 | 0.193 | 0.152 | 0.122 | 0.102 | 0.081 | 0.081 | |
| 可攔截粒徑(μm) | 442 | 356 | 301 | 216 | 173 | 131 | |
| 有效面積(%) | 59 | 50 | 51 | 47 | 46 | 38 |
| 進口T型過濾器特性： |
②拆裝方便，易清洗、維護；
③濾網規格多，滿足不同場合過濾要求。
| 進口T型過濾器尺寸： |
 |

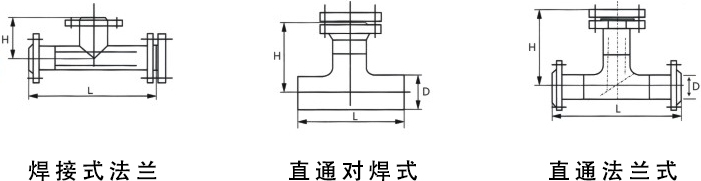

| 主要連接外形和尺寸 |
單位：mm |
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 |
| L焊接法蘭 | 300 | 360 | 440 | 540 | 600 | 680 | 750 | 850 | |||||
| L直通對焊 | 128 | 152 | 172 | 210 | 248 | 286 | 356 | 432 | 508 | 558 | 610 | ||
| L直通法蘭 | 250 | 290 | 310 | 360 | 420 | 460 | 560 | 630 | 730 | 810 | 860 | 900 | 980 |
進口過濾器是使用水力控制閥及精密的易堵塞的機械產品所必須具備的過濾設備。是輸送介質的管道系列不可缺少的一種裝置，通常安裝于水力控制閥、減壓閥、泄壓閥、定水位閥等設備的進口端，用來消除介質中的雜質，防止顆粒性雜質進入通道，造成墻塞，以保護設備管道上的配件，免受磨損和堵塞。
